MUX/DEMUX DWDM 1U-HD 19″
Symbol produktu: Symbol DWx-x-000-1UHD-SCA zapytaj o cenęMultiplekser demultiplekser DWDM 100GHz ilość kanałów 2 do 40. Obudowa 1U HD 19″

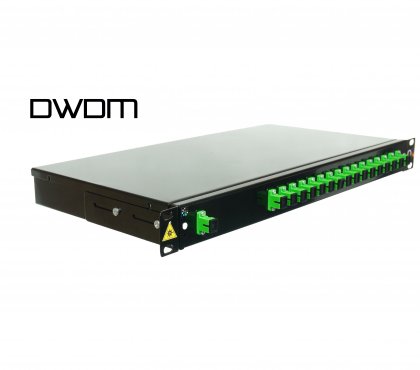

Obudowa systemu 1U HD 19″ pozwala na umieszczenie w systemie 19″ dowolnej wersji/konfiguracji DWDM.
Oferowane rozwiązania z zakresu DWDM wykorzystują technologię filtrów cienkowarstowych TFF 100GHz. Multiplkesery i demultipleksery działają dwukierunkowo (każdy z nich pełni zarówno rolę mux jak i demux) Różnią się natomiast kolejnością filtrów w kasakadzie dlatego zaleca się stosowanie pary Mux + Demux dla wyrówania tłumienności w każdym kanale optycznym.

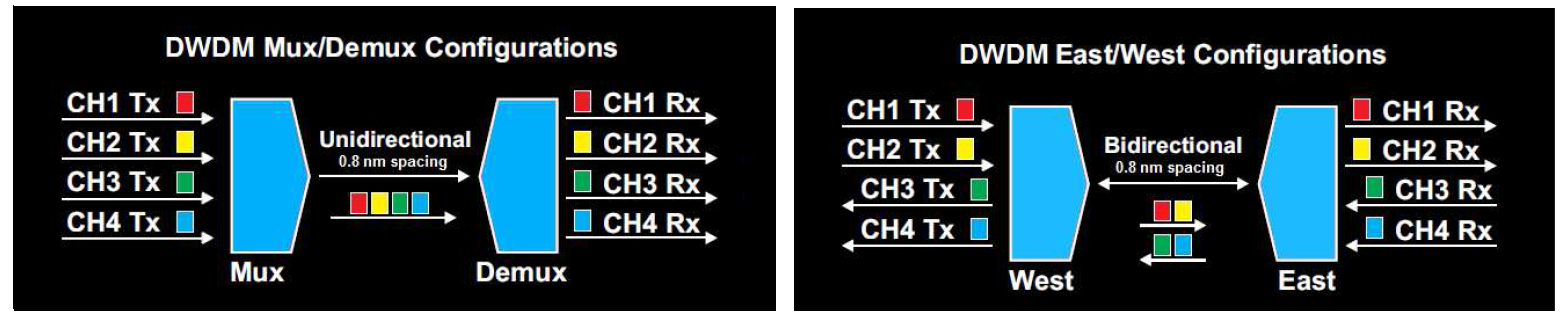

Poniżej dwie opcje wykorzystania DWDM. Pierwsza z nich wykorzystuje włókno do transmisji jednokierunkowej, zatem kompletne rozwiązanie potrzebuje dwa włókna. Druga opcja realizuje transmisję na jednym włóknie od razu w dwóch kierunkach.
SPECYFIKACJA
- Demultiplekser (Demux) lub Multiplekser (Mux) 100GHz DWDM 2 do 40ch
- zgodne z: Telcordia GR-1221-CORE
- Kanały z zakresu C-band zgodne z siatką ITU
- Odległości międzykanałowe 0,8nm
- Szerokość widmowa kanału +-0,11nm
Dostępne opcje
- Demux DWDM Xch + express/upgrade port
- Demux DWDM Xch + 1310nm +-20nm
- Demux DWDM Xch + tap port (monitoring 1%)
- Obudowa: 1U HD 19″
- Złącza SCAPC (dostępne inne opcje)
