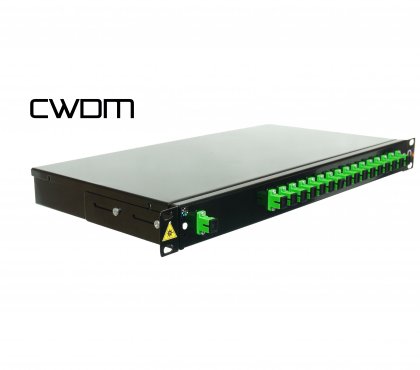

MUX/DEMUX CWDM 1U-HD 19″
Symbol produktu: Symbol CWx-x-000-1UHD-SCA zapytaj o cenęMultiplekser demultiplekser CWDM ilość kanałów 2 do 18 do konfiguracji
Obudowa systemu 1U HD 19″ pozwala na umieszczenie w systemie 19″ dowolnej wersji/konfiguracji CWDM.
Oferowane rozwiązania z zakresu CWDM wykorzystują technologię filtrów cienkowarstowych TFF. Dzięki temu multiplkesery i demultipleksery działają dwukierunkowo (każdy z nich pełni zarówno rolę mux jak i demux) Różnią się natomiast kolejnością filtrów w kasakadzie dlatego zaleca się stosowanie pary Mux + Demux dla wyrówania tłumienności w każdym kanale optycznym.

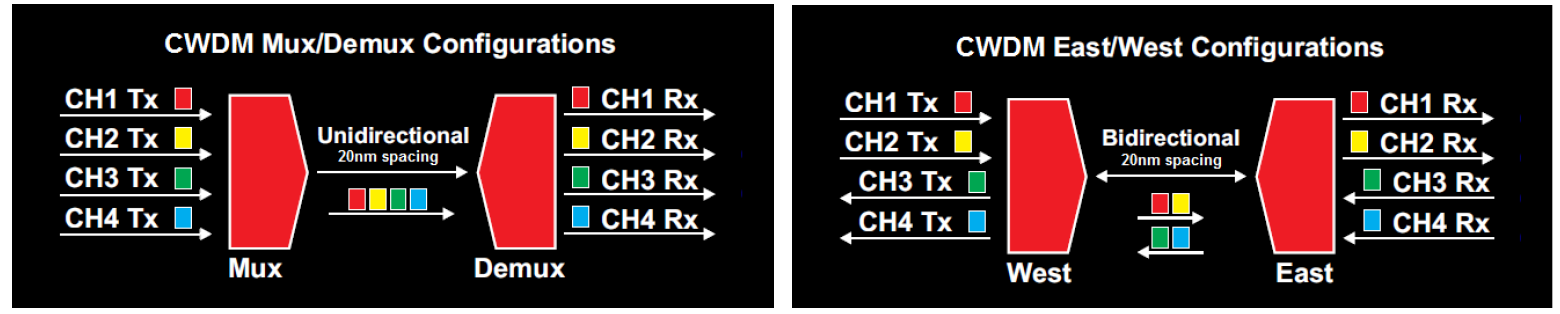

Poniżej dwie opcje wykorzystania CWDM. Pierwsza z nich wykorzystuje włókno do transmisji jednokierunkowej, zatem kompletne rozwiązanie potrzebuje dwa włókna. Druga opcja realizuje transmisję na jednym włóknie od razu w dwóch kierunkach.
Do wyboru są m.in.
- Multiplekser (Mux) CWDM 2 do 18ch (kanałów)
- Demultiplekser (Demux) CWDM 2 do 18ch (kanałów)
- Mux lub Demux CWDM Xch + express/upgrade port
- Mux lub Demux CWDM Xch + 1310nm +-20nm
- Mux lub Demux CWDM Xch + tap port (monitoring 1%)
- Mux lub Demux 1550(C-band) + kanały CWDM
- inne opcje
