Filtr CWDM 1CH 1470, 1490…1610nm pipe SC/APC
Symbol produktu: Symbol CW-1470(xxx) - PIPE-SCA zapytaj o cenęFiltr (add/drop) CWDM dowolny kanał z zakresu 1470-1610nm, obudowa pipe 900um 1m SC/APC
INFORMACJE OGÓLNE
Oferowane filtry CWDM wykorzystują technologię filtrów cienkowarstowych TFF. Elementy te są nazywane także add/drop-ami, ze względu na swoją podstawą funkcję tzn możliwość dodawania (add) i wydzielania (drop) danego kanały CWDM do/z zbiorczego sygnały CWDM.

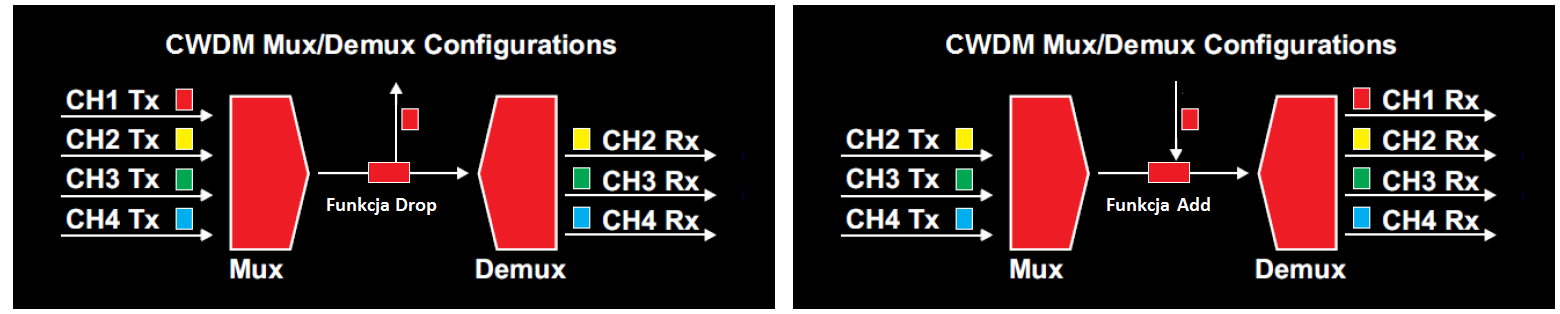

Poniżej pokazane są dwie standardowe funkcje ADD i DROP.
SPECYFIKACJA
Filtr (add/drop) CWDM dowolny kanał z zakresu 1470-1610nm, obudowa pipe 900um 1m SC/APC
Podstawowe informacje
- kanały CWDM – do wyboru z zakresu 1470-1610nm (tzw „górne CWDM”)
- (1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610)
- szerokość widmowa kanału +-6,5nm
- tłumienie port roboczy 0,9dB, przelot 0,6dB
- obudowa: pipe (metalowa rurka)
- wyprowadzenia 900um 1m
- złacza: SC/APC (opcjonalnie inne)
